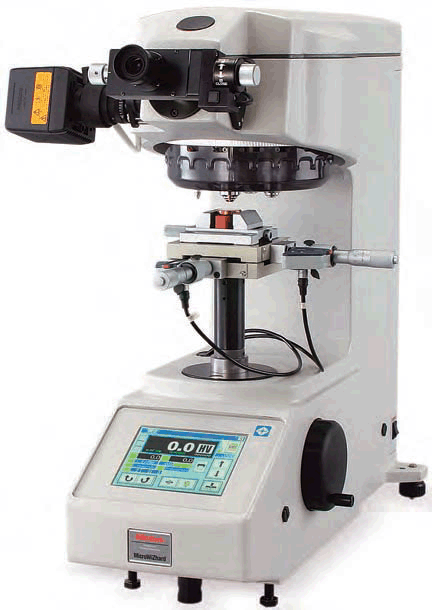

- 최신의 전자력Force모터 방식의 부하 기구를 채택하여 시험 하중을 자유로이 선택하는 것이 가능하게 되었고(0.4903mN(0.05gf) 에서 19810mN (2kgf) 까지 광범위하게 선택가능.) 또한 부하 시간 및 하중 유지 시간도 자유로이 설정 가능하다. 이제 비커스 경도 시험에서의 압흔의 크기를 완전히 제어 가능하게 되었다. HM-200 시리즈는 측정물의 재질과 형상에 따라 최적의 시험 하중을 제공한다.
- 비커스 경도 시험뿐만 아니라 세라믹의 파괴 인성 시험도 가능하다(IF 시험: JIS R 1607-1995).
- 대물렌즈와 측정물 표면과의 거리가 길어, 포커싱 작업시 대물렌즈를 파손시키는 등의 트러블을 최소화하는 것이 가능하게 되었다. (예: 50X 대물렌즈는 1.1mm)
- 가변 조리개를 조작하여 대물렌즈의 배율에 대하여 가장 적합한 콘트라스트를 얻어, 측정물 표면의 압흔이 선명하게 보이게 되어 압흔 크기 측정 결과의 편차나 오차를 최소한으로 줄일 수 있게 되었다.
| |||
| |
|
테크니컬 데이터
| 시험 하중 범위 | HM-211 : 98.07mN - 980.7mN(9.807mN 스텝으로 설정) 980.7mN - 9807mN(98.07mN 스텝으로 설정) HM-221 : 0.4903mN 0.9807mN - 9.807mN (0.9807mN 스텝으로 설정) 9.807mN - 980.7mN (9.807mN 스텝으로 설정) 980.7mN - 19610mN (98.07mN 스텝으로 설정) |
| 시험 하중 발생 장치 | 전자력 (Force Motor) |
| 하중 제어 | 자동 (부하, 유지, 제하) |
| 하중 유지 시간 | 1 - 999초 (1초 간격) |
| xy 스테이지 | 스테이지 크기 : 100 x 100mm 이동 범위 : 25 x 25mm, 마이크로미터 헤드 부착 최소 표시 : 0.001mm |
| 최대 시편 높이 | 133mm |
| 최대 시편 폭 | 160mm (압자 축 중심 기준) |
| 압자/대물렌즈 터렛 | 모터 구동 및 수동 조작 |
| 압자 장착 | 2개 |
| 대물렌즈 장착 | 4개 |
| 광로 | 2개 (측정/노출) |
| 데이터 출력 | RS-232C, 디지매틱 코드(SPC) 및 센트로닉스 |
| 전원 | 100/120/220/240V AC, 50/60 hz |
| 치수(WxDxH) | 400 x 640 x 600mm |
| 중량 | 43kg |
사양
| 모델 번호 | HM-211 | HM-221 |
| 시험 하중 범위 | 98.07mN - 980.7mN (9.807mN 스텝) 980.7mN - 9807mN (98.07mN 스텝) | 0.4903mN, 0.9807mN - 9.807mN (0.9807mN 스텝) 9.807mN - 980.7mN (9.807mN 스텝) 980.7mN - 19610mN (98.07mN 스텝) |
| 시험 하중 제어 | 전자기 및 자동 제어에 의한 시험 하중 발생 (부하, 유지, 제하) | |
| 콘트롤 유니트 | 터치 스크린 타입 | |
| 압자/대물렌즈 터렛 | 모터 구동 및 수동 조작 | |
| 압자 장착 | 2 | |
| 대물렌즈 장착 | 4 | |
