  • 자동 형상 감지 도구

    제품의 형상 및 경계점을 자동으로 감지해서 측정함으로써 작업 속도를 향상 시키고,
    작업자의 주관이 개입되어 생기는 측정오차를 줄여 측정 데이터의 신뢰도를 높일 수 있습니다.

    >>> 형상 감지 도구 (Shape Detection Tools)
    점, 선, 호, 원, 사각형, 슬롯, 박스도구(최대, 최소, 평균), 선 도구, 프로파일 스캔 등의 다양한 자동 측정 도구 제공
    형상 감지 도구는 기본 입력도구 보다 빠르고 입력 측정을 수행할 수 있도록 도와줍니다.

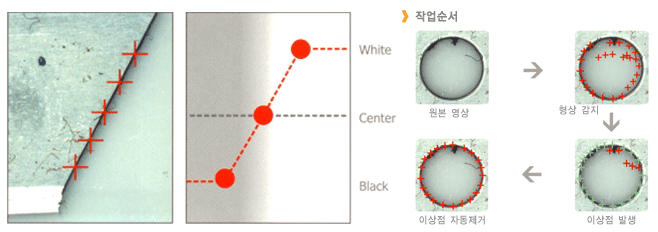

    >>> 이상점 제거 (Abnormal Points Removal)
    자동 측정 수행 중 잡음, 이물질 혹은 측정 대상의 거친 부분, 흠집 및 기타 결함으로 생기는 이상점을 자동으로
    제거하므로 정밀도를 향상시킵니다.
    이상점 제거 옵션을 변경하여 환경에 알맞은 결과를 얻을 수 있습니다.

    >>> 경계점 감지 ( Edge Detection )
    마우스 클릭이나 십자 선을 이용하여 측정하는 경우 마우스 주변이나 십자선 주변의 경계점을 자동으로
    감지하므로 신속하고 정확하게 측정작업을 수행 할 수 있습니다.

    >>> 형상 감지 옵션 ( Shape Detection Options )
    다양한 옵션을 이용하여 복잡한 영상에서도 보다 정밀한 경계점을 추출할 수 있습니다.
    경계점 감지를 위한 검사 영역의 모양, 크기, 위치 등을 조절 할 수 있습니다. 또한 에지 검출 형태,
    강도, 간격 등을 조절할 수 있습니다.

  • 다양한 측정 도구

    제품의 다양한 형상에 대응하여 어떤 형태의 측정물이라도 쉽게 측정 할 수 있도록 다양한 측정 도구를 제공하며,
    생성도구 및 관계도구를 제공하여 사용자 스스로 새로운 형태의 측정도구를 만들어 낼 수 있어 형상 측정에 있어
    편리성과 유연성을 제공합니다.

    >>> 기본 측정 도구 ( Basic Measure Tools )
    점, 선, 원, 사각형 ,타원, 호, 슬롯, 평면 등의 기본 측정 도구를 제공합니다.

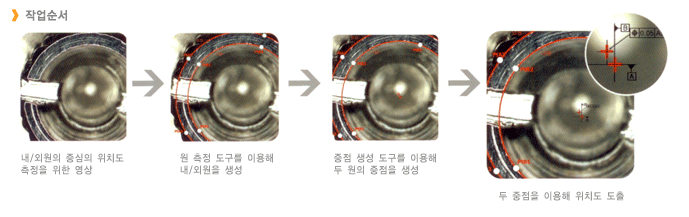

    >>> 생성 도구 ( Construct Tools )
    이미 측정된 데이터를 재사용하여 점, 선, 원, 사각형, 타원, 호, 슬롯, 평면, 각도, 거리, 이등분선 등을
    측정하는 생성 도구를 제공합니다.


    >>> 관계 도구 ( Relation Tools )
    진직도, 진원도, 평면도, 원통도, 경사도, 평행도, 직각도, 위치도, 동심도 등의 조합 도구를 이용해
    고수준의 측정 데이터를 얻을 수 있습니다.


    >>> 생성/관계 도구 옵션 ( Construct / Relation Tool Option )
    사용자 목적에 맞게 생성/관계 도구를 사용하기 위한 다양한 옵션을 제공합니다.

  • 사용자정의 측정도구

    기본 측정 도구와 생성도구를 조합하여 사용자가 원하는 측정 도구를 생성할 수 있어 다양한 측정 대상에
    효과적으로 대응 할 수 있습니다.

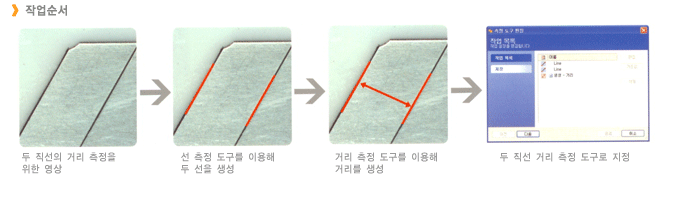

    >>> 측정 도구 제작 ( Measure Tool Generation )
    원과 원의 거리, 선과 선의 거리, 두선의 각도와 같은 다양한 측정 도구를 현장에서 바로 제작하여
    사용할 수 있습니다.


    >>> 도구의 재사용 ( Tool Reuse )
    사용자 정의 측정 도구는 단일 측정 도구로 인식하므로 파트 프로그램 제작 시에 반복적으로 나타나는
    측정 대상에 대해 효과적으로 재사용 할 수 있습니다.


    >>> 선택적 측정 결과 표현 ( Selective Result View )
    측정 결과 창 및 도면 창 내에서 측정 항목을 보이기, 숨기기 및 이름 변경 등의 기능을 지원하므로
    측정 결과를 목적에 맞게 표현할 수 있습니다.

  • 파트 프로그램 도구

    반복적 작업 또는 작업의 순서가 필요한 측정 대상물에 대해 한번의 파트 프로그램 작성으로 일련의 작업을
    자동화 하여 작업의 속도를 향상 시킬 수 있습니다.

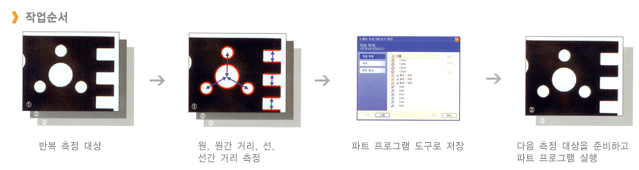

    >>> 파트 프로그램 제작 ( Part Program Generation )
    정렬, 측정, 생성 작업 그리고 리포트 작성과 같은 일련의 작업을 파트 프로그램으로 작성하여 동일한
    측정을 수행하고자 할 때 이를 실행하여 작업을 자동화 할 수 있습니다.


    >>> 시각적 오류 판정 ( Visual NG Decision )
    현재 측정하고 있는 대상과 기준이 되는 대상을 도면 창에서 확인 할 수 있습니다.
    측정 형상의 기준 값을 설정하여 측정과 동시에 실시간으로 오류를 감지 할 수 있습니다.

  • 강력한 추가모듈

    고급 사용자를 위한 강화된 서비스 모듈을 제공합니다.

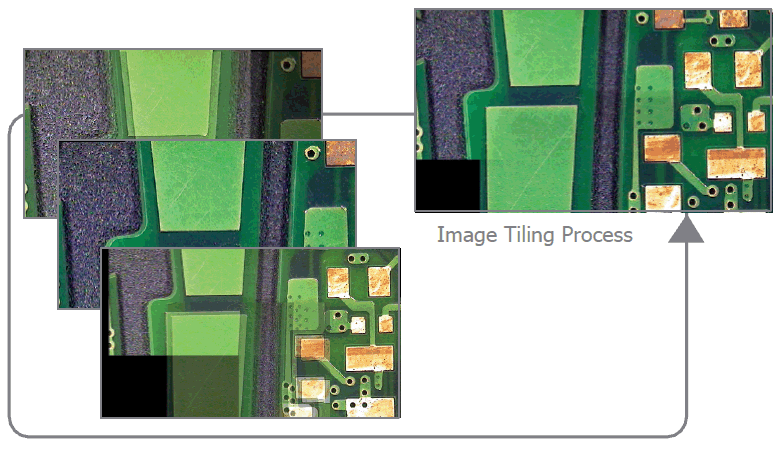

    >>> 이미지 타일링 ( Image Tiling )
    고배율로 갈수록 관찰 가능한 영역이 협소해지는 현상이 발생하는데, 작은 이미지들을 붙여 하나의 큰
    이미지로 합성합니다. 이미지들의 겹친 부분을 자동으로 탐지하여 결합하는 자동 결합 기능을 가집니다.

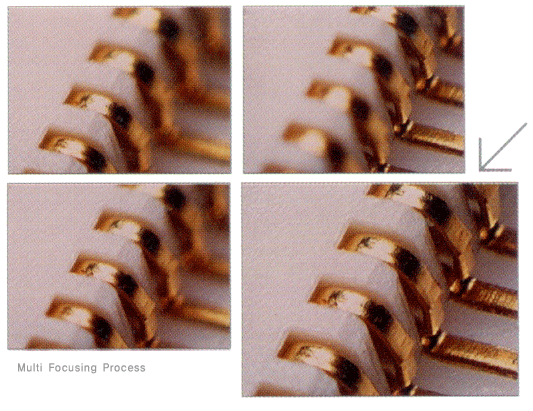

    >>> 멀티 포커스 ( Multi-Focus )
    시료의 높낮이로 인해 특정 부분만 초점이 맞은 이미지들을 초점이 맞은 부분만을 조합하여 깨끗한
    하나의 다중 초점영상을 획득 할 수 있습니다.

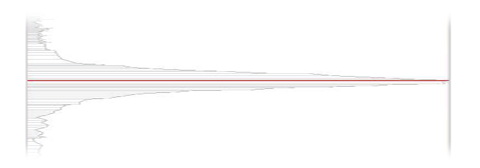

    >>> 포커스 인디케이터 ( Focus Indicator )
    포커스 정보를 이용하여 스테이지 단차(높이)를 보다 정밀히 측정할 수 있으며,
    측정 오차를 줄여 측정 데이터의 신뢰도를 높일 수 있습니다.

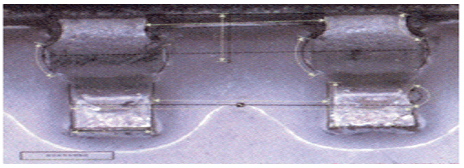

    >>> 실시간 측정 오브젝트 연동 ( Live Measure Object Link )
    이미지 획득 장치의 실시간 영상위에 측정물을 바로 측정하고 스테이지의 이동에 따라 측정한
    측정데이터들이 측정영상에 실시간 매칭되어 이동됩니다. 측정 완료후에 객체 편집을 통해 미세조정을
    할 수 있으며, 실시간 영상 위에 도면을 Overlay 시켜 사용함으로 직관적이고 사용상에 편의성을 제공합니다.


    >>> DXF Import / 샘플 재스캔 ( Dxf Import / Auto Scanning )
    AutoCAD 또는 XTMeasure로 저장된 DXF파일을 Import하여 도면정보를 가져올 수 있습니다.
    가져온 도면정보는 측정시와 동일하게 도면화되며, 새로운 샘플과 실시간 대조하여 측정데이터를
    갱신할 수 있습니다.
