Olympus STM6-LM

큰 샘플에서도 빠른 측정 가능

넓은 검사 범위에서 빠른 검사를 위하여 클러치 타입의 Large Stage를 준비하였습니다.

Clutch-type Large Stage

OLYMPUS 250 x 150mm 스테이지는 한번의 레버 조작으로 조동과 미동의 빠른 전환이 가능한 클러치의 잠김 / 풀림 장치를 이용하여 넓은 범위의 250 x 150mm 측정을 가능하게 하였습니다. 모든 방향에서 유연한 스테이지의 움직임은 큰 샘플에서도 빠르고 정확한 검사가 가능합니다. 스테이지 위에 여러 개의 샘플을 놓고 측정하는 것도 가능합니다.

고강도 Body와 산화방지 Stage

FEM Analysis

어떤 측정장비보다도 정밀도가 우수하며 오랜시간이 흘러도 같은 정밀도를 유지합니다. OLYMPUS는 향상된 고강도의 Body와 산화에 강한 정밀stages를 갖추고 있습니다. 높은 신뢰성으로 사용자의 측정 요구에 맞추기 위하여 견고한 linear guide와 정확한 linear scale을 사용하였습니다.

광학 Linear Scale은 Sub-micron 분해능을 제공합니다.

Optical Linear Scale

스케일의 정밀도는 측정현미경의 정밀도를 결정하는 중요한 요소입니다. STM6는 OLYMPUS의 광학 linear scale로 획득된 정보를 전기적인 절차를 통하여 측정합니다.

국제표준에 맞는 검증 시스템

OLYMPUS는 stages의 생산과 조립과정에서 고정밀도를 보증하기 위하여 높은 수준의 환경을 유지합니다. 항온조립라인에서 숙련된 OLYMPUS 엔지니어들이 고정밀도 기계를 주의깊게 선택하여, 섬세한 마무리 작업과 최종 검수를 통해 조립합니다. 모든 구성 파트와 완성된 제품은 엄격한 검증 시스템에서 완벽하게 통제됩니다.

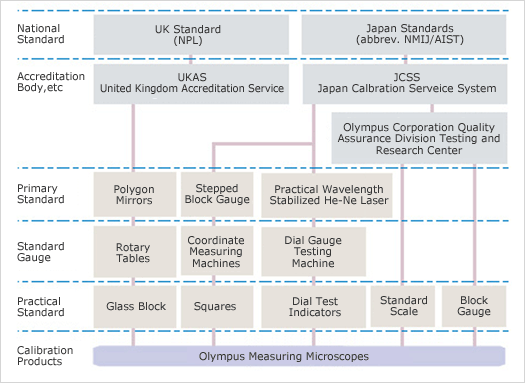

측정 현미경 검증 시스템

전동 초점 장치는 빠른 Z축 측정이 가능합니다.

STM6는 초점획득 및 높이 또는 깊이 측정시 눈에 띄게 향상된 안정성을 가진 전동 초점 장치를 채택하였습니다. 수직 Z모터를 5단계로 조정하여 측정시에 발생하는 피로를 상당히 줄일수 있습니다.

Z축 컨트롤 박스

전동 초점 버튼 자동 초점 버튼 상한 및 하한 설정 버튼 자동 초점 정리 Z 축 초기화 버튼 초점 조절 손잡이 데이터 출력 버튼 조동 / 미동 교체 버튼

이상적인 관찰위치에 Counter 배치

Counter(카운터)

Counter는 간편한 관찰을 위해 표시창을 눈높이에 위치하여 현미경 body에 결합됩니다. 관찰자는 표본에 집중하면서 근소한 눈동자의 움직임만으로 측정값을 확인할 수 있습니다.

UIS2 광학계와 LED 조명은 Edge 감지를 향상시킵니다.

STM6는 높은 수준의 분해능과 contrast를 갖춘 OLYMPUS UIS2광학계와 충실한 색재현력을 수행하는 LED조명을 채택하였습니다. 놀랍게 향상된 Edge감지 기능은 측정의 반복성을 현저히 향상시켰습니다. LED조명의 깜박임이 없고 장시간의 관찰에서도 눈의 피로를 현저히 줄여줍니다.

White LED

할로겐 램프

쉬운 위치획득을 위한 Reticles

Reticle (레티클)

측정 샘플들간의 정확한 정렬을 위하여 사용되는 reticle은 어떤 측정현미경보다 뛰어난 성능을 자랑합니다. 직선 정렬에서 두줄의 점선 reticle를 사용하여 한줄reticle보다 정밀한 정렬을 할수 있습니다. OLYMPUS는 샘플측정시 두줄의 점선 reticle를 사용하여 보다 향상된 정렬 정밀도를 자랑합니다.

고정밀도의 Auto Focus System (옵션 사용시 가능)

레이저를 기반으로 하는 초점장치는 두가지 모드를 지원합니다(one-shot 모드 / trace 모드). 눈을 이용한 높이 및 깊이 측정시에 두가지 모드 중 한가지를 선택하여 정밀한 관찰을 할수 있습니다. 뛰어나게 향상된 효율성과 반복정밀도는 Z축 측정시에 두 손을 stage control손잡이에서 놓지 않고도 지속적인 측정이 가능합니다.

[One-Shot Mode]
이 모드는 field of view의 중앙에서 자동 초점 기능을 실행하여 즉각적으로 초점을 잡을수 있습니다.

[Trace Mode]
이 모드는 스테이지가 샘플을 검색하는 동안 항상된 자동 초점 기능을 유지합니다.

*1 :Olympus 표준샘플을 기초로 한다.
*2 : 계산에 의한 이론적값은 나타낸다.

Focus Navigator는 고정밀도 높이 측정과 향상된 재현성을 갖추었습니다.

OLYMPUS Focus Navigator system은 초점 획득시 index patten을 사용한 수직이동정렬에 의해 향상된 재현성을 제공합니다. Focus Navigator는 육안측정에 비교하였을 때 높이 측정에서의 반복성을 향상시켰고 사용자간의 개인차를 없애줍니다.
index patten은 다양한 샘플에서의 측정시간을 현저히 줄이고 간단하게 초점을 잡는데 적합한 기능입니다. Focus Navigator는 대물렌즈 10배에서 50배까지 사용할 수 있으며 반사타입의 명시야,암시야 관찰에 적합합니다.

Focus Navigator 정렬 이미지
초점이 맞지 않았을때(전방) Focus Point	초점이 맞았을때 Focus Point	초점이 맞지 않았을때(후방) Focus Point

반사 조명 장치

반사 조명 장치

다양한 측정범위에따라 세 종류의 반사 조명 장치의 사용이 가능합니다. 이 조명장치는 명시야, 암시야 또는 미분간섭관찰, 측정대물렌즈 또는 리볼버와 같이 사용하는 금속 대물렌즈 사용시에 적합합니다.

회전 Table

회전테이블

이 table은 샘플의 수평을 쉽게 맞출 수 있습니다.

흰색 LED 조명 장치

이 흰색 LED 조명장치는 긴 수명시간,소비전력감소, 크기와 무게를 줄였고 깝박거림과 밝기 변동 없는 높은 수준을 실현한다.

4 분할 LED 조명 장치

4 분할 LED 조명 장치

이 반사 LED ring-light 조명장치는 높은 색온도와 깨끗한 이미지를 구현합니다. 이 장치는 4분할 독립 조명과 총 13개의 패턴에서 적합한 조명을 선택하실 수 있습니다.
